横形マシニングセンタ

製品名	製品ページ	カタログDL	パレット (mm)	移動量 X × Y × Z (mm)
a40	製品ページ	カタログDL	400 × 400	560 × 640 × 640
a51nx	製品ページ	カタログDL	400 × 400	560 × 640 × 640
a61nx	製品ページ	カタログDL	500 × 500	730 × 650 × 800
a71nx	製品ページ	カタログDL	500 × 500	800 × 750 × 830
a81nx	製品ページ	カタログDL	630 × 630	900 × 900 × 1020
a91nx	製品ページ	カタログDL	800 × 800	1400 × 1200 × 1350
a92	製品ページ	カタログDL	1000 × 800	1520 × 1250 × 1350
a120nx	製品ページ	カタログDL	1000 × 1000	1900 × 1600 × 1700
J3	製品ページ	カタログDL	Φ400	400 × 400 × 400 / 630 × 550  × 550
J4	製品ページ	カタログDL	500 × 500	550 × 520 × 550 / 750 × 520 × 550 / 750 × 470 × 550
J5	製品ページ	カタログDL	500 × 500	800 × 650 × 650 / 1100 × 650 × 650 / 1500 × 930 × 650
J6	製品ページ	カタログDL	Φ320	400 × 400 × 500 / 750 × 560  × 500

▲ページトップに戻る

5軸制御横形マシニングセンタ

製品名	製品ページ	カタログDL	パレット (mm)	移動量 X × Y × Z (mm)
a500Z	製品ページ	カタログDL	500 × 500	730 × 750 × 500
a800Z	製品ページ	カタログDL	630 × 630	1280 × 1200 × 1120 ～ 1325
a900Z	製品ページ	カタログDL	800 × 800	1400 × 1200 × 1265
a500iR	製品ページ	カタログDL	500 × 500	900 × 750 × 800
a51nx-5XU	製品ページ	カタログDL	BT50 / BBT50	580 × 640 × 500
a61nx-5E	製品ページ	カタログDL	400 × 400	730 × 730 × 680
MAG1	製品ページ	カタログDL	1000 × 800	1520 × 1110 × 1350
MAG3	製品ページ	カタログDL	3000 × 1500	3000 × 1500 × 1000
MAG3.EX	製品ページ	カタログDL	3500 × 1500	4000 × 1500 × 1000
MAG4	製品ページ	カタログDL	3500 × 2000	4000 × 2200 × 800
MCD1516-5XA	製品ページ	-	1000 × 1000	1500 × 1600 × 1300
MCD2016-5XA	製品ページ	-	1000 × 1000	2000 × 1600 × 1300
MCD2516-5XB	製品ページ	-	1800 × 1000	2500 × 1600 × 1300
N2-5XA	製品ページ	カタログDL	Φ200	300 × 300 × 230
T1	製品ページ	カタログDL	1000 × 1000	1500 × 1300 × 2000
T2	製品ページ	カタログDL	1000 × 1250	2000 × 2000 × 1800
T4	製品ページ	カタログDL	4000 × 1500	4200 × 2000 × 1000

▲ページトップに戻る

立形マシニングセンタ

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
V300	製品ページ	カタログDL	800 × 450	650 × 450 × 350
V800	製品ページ	カタログDL	1300 × 1000	1300 × 1000 × 600
V900	製品ページ	カタログDL	2000 × 1300	2000 × 1300 × 800
iQ300	製品ページ	カタログDL	600 × 400	400 × 350 × 200
iQ500	製品ページ	カタログDL	800 × 500	600 × 500 × 300
V22	製品ページ	カタログDL	450 × 350	320 × 280 × 300
V33i	製品ページ	カタログDL	750 × 450	650 × 450 × 350
V56i	製品ページ	カタログDL	1050 × 550	900 × 550 × 450
V56i PLUS	製品ページ	カタログDL	1050 × 550	900 × 550 × 450
V77	製品ページ	カタログDL	1400 × 700	1200 × 700 × 650
V77L	製品ページ	カタログDL	1650 × 700	1500 × 700 × 650
V99	製品ページ	カタログDL	1800 × 1000	1500 × 1000 × 800
V99L	製品ページ	カタログDL	2300 × 1000	2000 × 1000 × 800
v61	製品ページ	カタログDL	1300 × 510	1050 × 510 × 460
L2	製品ページ	カタログDL	Φ162 / Φ120	300 × 200 × 200 / 400 × 300 × 300

▲ページトップに戻る

5軸制御立形マシニングセンタ

製品名	製品ページ	カタログDL	パレット (mm)	移動量 X × Y × Z (mm)
D200Z	製品ページ	カタログDL	Φ300	350 × 300 × 250
D300	製品ページ	カタログDL	Φ300	300 × 500 × 350
D500	製品ページ	カタログDL	Φ500	550 × 1000 × 500
D800Z	製品ページ	カタログDL	Φ800	1200 × 1100 × 650
D2	製品ページ	カタログDL	1600 x 1200	2200 × 2300 × 1100
DA300	製品ページ	カタログDL	Φ300	450 × 620 × 500
DA500	製品ページ	カタログDL	Φ500	800 × 900 × 550
V80S	製品ページ	カタログDL	1300 x 1000	1300 × 1000 × 600
V90S	製品ページ	カタログDL	2000 x 1300	2000 × 1300 × 800
V100S	製品ページ	カタログDL	2000 x 2500	2000 × 2500 × 800

▲ページトップに戻る

グラファイト加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
V22 GRAPHITE	製品ページ	カタログDL	450 × 350	320 × 280 × 300
V33i GRAPHITE	製品ページ	カタログDL	750 × 450	650 × 450 × 350
V56i GRAPHITE	製品ページ	カタログDL	1050 × 550	900 × 550 × 450
V77 GRAPHITE	製品ページ	カタログDL	1400 × 700	1200 × 700 × 650
D200Z グラファイト仕様	製品ページ	カタログDL	Φ300	350 × 300 × 250

▲ページトップに戻る

細穴放電加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
BX3	製品ページ	カタログDL	ITSチャック（エロワ社製）	370 × 270 × 750
EDBV3	製品ページ	カタログDL	ITSチャック（エロワ社製）	370 × 270 × 500
EDBV8	製品ページ	カタログDL	パワーチャックP（エロワ社製）	800 × 600 × 500
EDFH1	製品ページ	カタログDL	350 × 250	220 × 180 × 300
EDAF2 細穴放電加工仕様	製品ページ	カタログDL	550 × 350	350 × 250 × 350
EDAF3 細穴放電加工仕様	製品ページ	カタログDL	700 × 500	450 × 350 × 350

▲ページトップに戻る

NC放電加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
EDAC1	製品ページ	カタログDL	350 × 250	220 × 180 × 220
EDAF2	製品ページ	カタログDL	550 × 350	350 × 250 × 250
EDAF3	製品ページ	カタログDL	700 × 500	450 × 350 × 350
EDGE2i	製品ページ	カタログDL	500 × 350	300 × 250 × 250
EDGE3i	製品ページ	カタログDL	600 × 450	450 × 300 × 320
EDNC6	製品ページ	カタログDL	800 × 550	650 × 450 × 500
EDNC8	製品ページ	カタログDL	1100 × 700	800 × 500 × 500
EDNC10	製品ページ	カタログDL	1300 × 950	1000 × 600 × 500
EDNC15	製品ページ	カタログDL	2000 × 1000	1500 × 700 × 800
EDNC17	製品ページ	カタログDL	2000 × 1350	1700 × 1150 × 800
EDNC20	製品ページ	カタログDL	2500 × 1300	2000 × 700 × 800
EDNC22	製品ページ	カタログDL	2300 × 2500	1150 × 2 (加工範囲 2200) × 2200 × 800

▲ページトップに戻る

ワイヤ放電加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
UPX600	製品ページ	カタログDL	910 × 680	650 × 500 × 320
U3	製品ページ	カタログDL	630 × 450	370 × 270 × 220
U3 H.E.A.T.	製品ページ	カタログDL	630 × 450	370 × 270 × 220
U6	製品ページ	カタログDL	910 × 710	650 × 450 × 420
U6 H.E.A.T.	製品ページ	カタログDL	910 × 710	650 × 450 × 420
U86	製品ページ	カタログDL	1220 × 910	800 × 600 × 520
U1310	製品ページ	カタログDL	1720 × 1495	1310 × 1010 × 520 (特別仕様 620)
U32j	製品ページ	カタログDL	630 × 450	370 × 270 × 220
U53j	製品ページ	カタログDL	810 × 550	550 × 370 × 220
UPN-01	製品ページ	カタログDL	-	160 × 160 × 50
W32FB	製品ページ	カタログDL	630 × 450	370 × 270 × 220
W53FB	製品ページ	カタログDL	810 × 550	550 × 370 × 220
UPV-3	製品ページ	カタログDL	630 × 450	370 × 270 × 220
UPV-5	製品ページ	カタログDL	810 × 550	550 × 370 × 220
UP6 H.E.A.T.	製品ページ	カタログDL	910 × 730	650 × 470 × 320

▲ページトップに戻る

レーザ加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
LB300	製品ページ	-	420 × 400	410 × 400 × 200
LB500	製品ページ	-	560 × 500	500 × 400 × 500
LF400	製品ページ	カタログDL	450 × 450	370 × 370 × 200

▲ページトップに戻る

e / i GRINDER（研削）

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
BG500	製品ページ	カタログDL	600 × 400	600 × 500 × 300
G5	製品ページ	カタログDL	Φ204	520 × 560 × 600
G7	製品ページ	カタログDL	Φ204	690 × 650 × 730

▲ページトップに戻る

フライス盤

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
K-55	製品ページ	カタログDL	1100 × 250	550 × 250 + 300 (サドル前後 + オーバーアーム前後) × 350 (ニー上下)
KE-55	製品ページ	カタログDL	800 × 375	550 × 320 × 350
AE-74	製品ページ	カタログDL	880 × 330	710 × 400 × 360
AE-85	製品ページ	カタログDL	1180 × 410	850 × 500 × 400

▲ページトップに戻る

CAD/CAM

製品名	製品ページ	カタログDL	詳細
FFCAM	製品ページ	カタログDL	3次元CAMシステム
EDCAM	製品ページ	カタログDL	NC放電加工機用 CAMシステム
WIZ	製品ページ	カタログDL	ワイヤ放電加工機用 CAMシステム

▲ページトップに戻る

ソフトウエア

製品名	製品ページ	カタログDL	詳細
MAS-3i	製品ページ	カタログDL	機械の見える化・分析ソフトウエア
MAS-NX	製品ページ	カタログDL	生産性と生産効率を最大化するFAソフト
MPmax	製品ページ	カタログDL	情報管理ソフトウエア
MetalMAX	製品ページ	カタログDL	安定切削領域解析システム
スマートチェッカ	製品ページ	カタログDL	曲面形状測定支援ソフト
見るTime / 見るTime5	製品ページ	カタログDL	加工時間見積りソフト
μDMS5	製品ページ	-	金型加工支援システム（NCデータ管理）
μCellExpert	製品ページ	-	オートワークチェンジャ（AWC）運用ソフトウエア
μCell EDM	製品ページ	-	金型加工支援システム（NC放電加工機運用ソフトウエア）

▲ページトップに戻る

オートメーション

製品名	製品ページ	カタログDL	詳細
iAssist	製品ページ	カタログDL	製造支援モバイルロボット
μMMC	製品ページ	カタログDL	サブパレット交換 / 搬送システム
MODULE MMC2	製品ページ	カタログDL	大規模なパレット搬送システム
PZ1	製品ページ	カタログDL	コンパクトなパレット搬送システム（□400/500mm）
PZ2	製品ページ	カタログDL	コンパクトなパレット搬送システム（□500/630mm）
ZOLLER venturion MAKINO edition	製品ページ	カタログDL	ツール測定器

▲ページトップに戻る

SMART TOOL

製品名	製品ページ	カタログDL	詳細
フラッシュセットミル	製品ページ	カタログDL	1μm以下の高精度な高さ調整を容易に実現するフライスカッタ
ゼロボーラー	製品ページ	カタログDL	加工精度を得るために必要な全ての工程を完全自動化
ラピッドキャリブレータ	製品ページ	カタログDL	ワーク自動測定装置のキャリブレーションツール

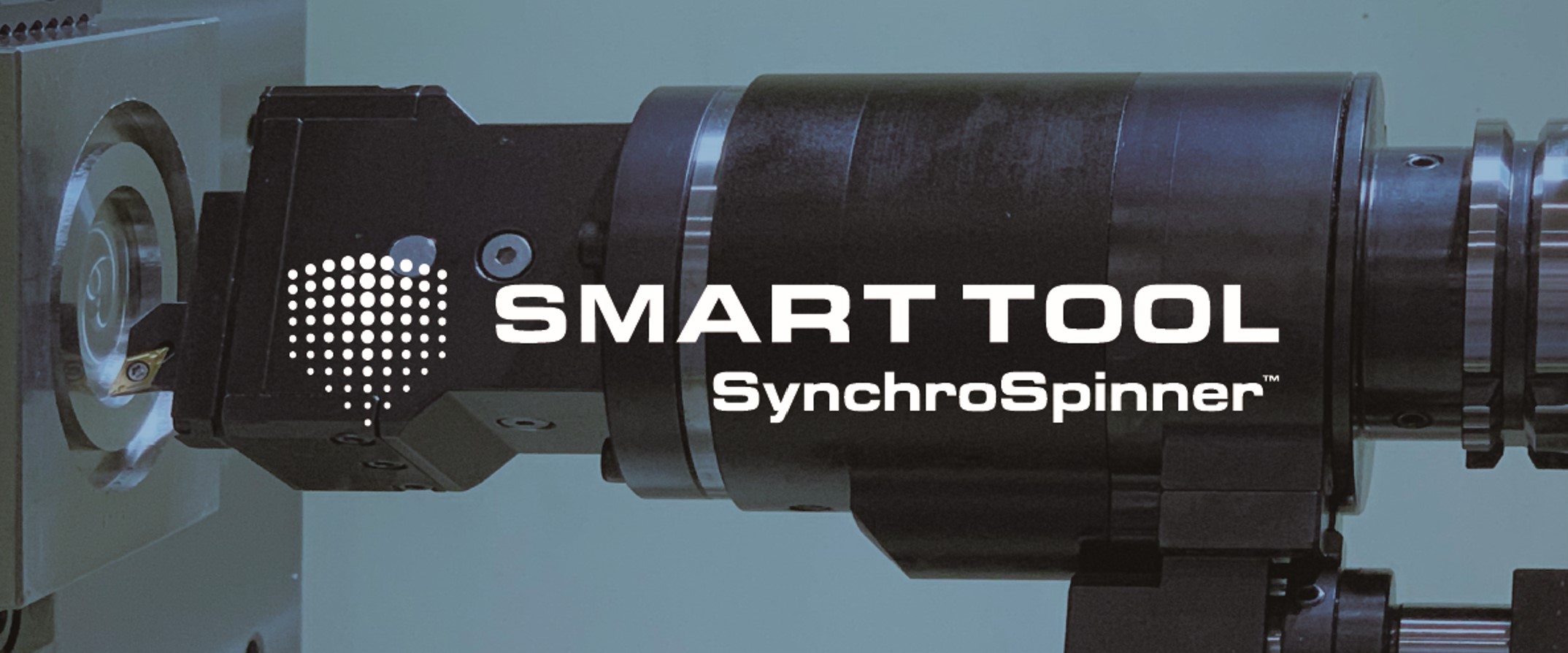

シンクロスピナ	製品ページ	カタログDL	シール面加工の旋削仕上げ
ベルトトラックフィニッシャ	製品ページ	カタログDL	シール面の研磨仕上げ
スーパーヘール加工	製品ページ	カタログDL	シール面加工の制御機能
