グラファイト加工機

迅速なグラファイト電極の供給により金型加工のリードタイムを短縮します。

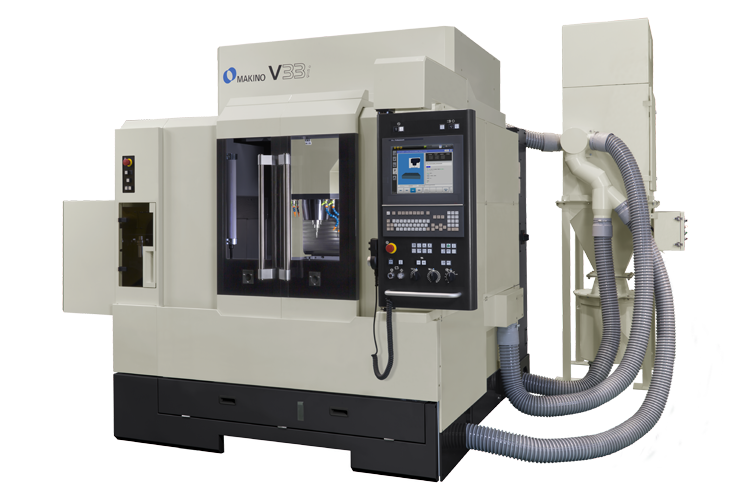

V33iGRAPHITE 4364 151204 2 KPS 1502118

クリーンな作業環境

加工エリアを完全に密封する全閉スプラッシュガードを組み込んだグラファイト電極加工機です。グラファイト粉塵の漏れを防止し、工場環境を常にクリーンに保つことができます。グラファイト材の加工だけでなく、鋼材の加工にも優れています。多様な材質において、スピード、精度、柔軟性をもつ機械です。

V-Series

テーブル作業面の大きさ:

450 × 350 mm

X軸:

320 mm

Y軸:

280 mm

Z軸:

300 mm

早送り速度:

20000 mm/min

最大ワーク寸法:

450 × 475 × 200 mm

主軸端（呼び番号）:

HSK-E32

テーブル作業面の大きさ:

750 × 450 mm

X軸:

650 mm

Y軸:

450 mm

Z軸:

350 mm

早送り速度:

20000 mm/min

最大ワーク寸法:

750 × 635 × 450 / 350 mm

主軸端（呼び番号）:

BT40（7/24テーパ＃40）
特別仕様：HSK-A63､ HSK-F63､ HSK-E50､ HSK-E32

テーブル作業面の大きさ:

1050 × 550 mm

X軸:

900 mm

Y軸:

550 mm

Z軸:

450 mm

早送り速度:

20000 mm/min

最大ワーク寸法:

幅 1050 × 奥行 720 × 高さ 450 mm（制限あり）
特別仕様（高さ）： 650 mm

主軸端（呼び番号）:

BT40（7/24テーパ＃40）
特別仕様：HSK-A63、HSK-F63

テーブル作業面の大きさ:

1400 × 700 mm

X軸:

1200 mm

Y軸:

700 mm

Z軸:

650 mm

早送り速度:

20000 mm/min

最大ワーク寸法:

1400 × 700 × 550 mm

主軸端（呼び番号）:

7/24テーパ＃40 / ＃50
特別仕様：HSK-A63、HSK-F63、HSK-A100

D-Series

テーブル作業面の大きさ:

Φ300 mm

X軸:

350 mm

Y軸:

300 mm

Z軸:

250 mm

早送り速度:

60000 mm/min（X・Y・Z 軸）
36000°/min（B 軸）
54000°/min（C 軸）

最大ワーク寸法:

Φ300 × 210 mm

主軸端（呼び番号）:

HSK-E50
