NC放電加工機

優れた制御技術により高い精度と表面仕上げが可能になります。

複雑で精密な金型加工のための低コスト・ソリューション

形彫放電加工機の制御と精度は、複雑な3次元形状を作成するための低コスト・ソリューションを提供します。


EDAC-シリーズ
サブミクロンの精密さと優れた表面仕上げが小型電子機器、精密加工アプリケーションに最適です。

EDAF-シリーズ
スマートフォンやパソコンに使用される電子部品は、小型化するとともに、信頼性の向上が求められています。極小コーナR、均一で細かい表面あらさ、射出成形時の離型性など、ますます高まる要求に応えます。加工液の貯蔵とATC装置は機械本体の鋳造物に内蔵して、所要床面積を最小限にしました。

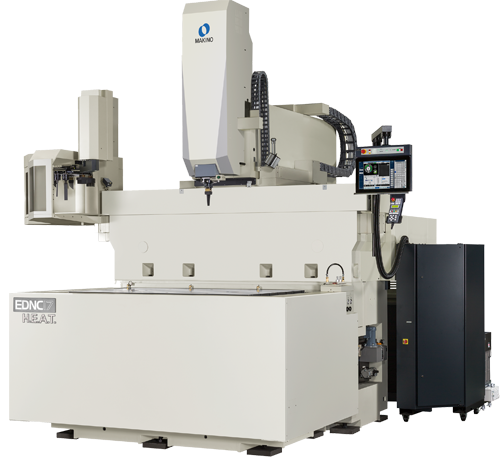

EDNCシリーズ
使いやすさと人間工学に基づいたデザインは、高速性能と優れた表面仕上げを実現します。7つの機種があり、最大で3.1m×1.8mのワークサイズに対応できます。オプションのHS-Rib 機能を使用する高速ジャンプでは、大型機でも小型機と同様の加工速度で、生産性と精度を実現します。

イノベーションが生産を推進
140以上の特許技術を有するマキノの放電加工は、複雑な部品形状であっても、短い加工時間で表面あらさに優れることが特長です。マキノのイノベーションとテクノロジーが、生産量をどれほど増加させ、部品コストを削減させるかを、どうぞご覧ください。

EDAC-Series

テーブル作業面の大きさ:

350 × 250 mm

X軸:

220 mm

Y軸:

180 mm

Z軸:

220 mm

早送り速度:

3000 mm/min


EDNC-Series

テーブル作業面の大きさ:

800 × 550 mm

X軸:

650 mm

Y軸:

450 mm

Z軸:

500 mm

早送り速度:

5000 mm/min


テーブル作業面の大きさ:

1100 × 700 mm

X軸:

800 mm

Y軸:

500 mm

Z軸:

500 mm

早送り速度:

5000 mm/min


テーブル作業面の大きさ:

1300 × 950 mm

X軸:

1000 mm

Y軸:

600 mm

Z軸:

500 mm

早送り速度:

5000 mm/min


テーブル作業面の大きさ:

2000 × 1000 mm

X軸:

1500 mm

Y軸:

700 mm

Z軸:

800 mm

早送り速度:

5000 mm/min


テーブル作業面の大きさ:

2000 × 1350 mm

X軸:

1700 mm

Y軸:

1150 mm

Z軸:

800 mm

早送り速度:

5000 mm/min


テーブル作業面の大きさ:

2500 × 1300 mm

X軸:

2000 mm

Y軸:

700 mm

Z軸:

800 mm

早送り速度:

5000 mm/min


テーブル作業面の大きさ:

2800 × 1600 mm

X軸:

2000 mm

Y軸:

1700 mm

Z軸:

800 mm

早送り速度:

3000 mm/min
