横形マシニングセンタ

製品名	製品ページ	カタログDL	パレット (mm)	移動量 X × Y × Z (mm)
a40	製品ページ	カタログDL	400 × 400	560 × 640 × 640
a51nx	製品ページ	カタログDL	400 × 400	560 × 640 × 640
a61nx	製品ページ	カタログDL	500 × 500	730 × 650 × 800
a71nx	製品ページ	カタログDL	500 × 500	800 × 750 × 830
a81nx	製品ページ	カタログDL	630 × 630	900 × 900 × 1020
a91nx	製品ページ	カタログDL	800 × 800	1400 × 1200 × 1350
a92	製品ページ	カタログDL	1000 × 800	1520 × 1250 × 1350
a120nx	製品ページ	カタログDL	1000 × 1000	1900 × 1600 × 1700
J3	製品ページ	カタログDL	Φ400	400 × 400 × 400 / 630 × 550  × 550
J4	製品ページ	カタログDL	500 × 500	550 × 520 × 550 / 750 × 520 × 550 / 750 × 470 × 550
J5	製品ページ	カタログDL	500 × 500	800 × 650 × 650 / 1100 × 650 × 650
J6	製品ページ	カタログDL	Φ320	400 × 400 × 500 / 750 × 560  × 500

▲ページトップに戻る

5軸制御横形マシニングセンタ

製品名	製品ページ	カタログDL	パレット (mm)	移動量 X × Y × Z (mm)
a500Z	製品ページ	カタログDL	500 × 500	730 × 750 × 500
a800Z	製品ページ	カタログDL	630 × 630	1280 × 1200 × 1120 ～ 1325
a900Z	製品ページ	カタログDL	800 × 800	1400 × 1200 × 1265
a51nx-5XU	製品ページ	カタログDL	BT50 / BBT50	580 × 640 × 500
a61nx-5E	製品ページ	カタログDL	400 × 400	730 × 730 × 680
MAG1	製品ページ	カタログDL	1000 × 800	1520 × 1110 × 1350
MAG3	製品ページ	カタログDL	3000 × 1500	3000 × 1500 × 1000
MAG3.EX	製品ページ	カタログDL	3500 × 1500	4000 × 1500 × 1000
MAG4	製品ページ	カタログDL	3500 × 2000	4000 × 2200 × 800
MCD1516-5XA	製品ページ	-	1000 × 1000	1500 × 1600 × 1300
MCD2016-5XA	製品ページ	-	1000 × 1000	2000 × 1600 × 1300
MCD2516-5XB	製品ページ	-	1800 × 1000	2500 × 1600 × 1300
N2-5XA	製品ページ	カタログDL	Φ200	300 × 300 × 230
T1	製品ページ	カタログDL	1000 × 1000	1500 × 1300 × 2000
T2	製品ページ	カタログDL	1000 × 1250	2000 × 2000 × 1800
T4	製品ページ	カタログDL	4000 × 1500	4200 × 2000 × 1000

▲ページトップに戻る

立形マシニングセンタ

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
iQ300	製品ページ	カタログDL	600 × 400	400 × 350 × 200
iQ500	製品ページ	カタログDL	800 × 500	600 × 500 × 300
V22	製品ページ	カタログDL	450 × 350	320 × 280 × 300
V33i	製品ページ	カタログDL	750 × 450	650 × 450 × 350
V56i	製品ページ	カタログDL	1050 × 550	900 × 550 × 450
V56i PLUS	製品ページ	カタログDL	1050 × 550	900 × 550 × 450
V77	製品ページ	カタログDL	1400 × 700	1200 × 700 × 650
V77L	製品ページ	カタログDL	1650 × 700	1500 × 700 × 650
V99	製品ページ	カタログDL	1800 × 1000	1500 × 1000 × 800
V99L	製品ページ	カタログDL	2300 × 1000	2000 × 1000 × 800
v61	製品ページ	カタログDL	1300 × 510	1050 × 510 × 460
L2	製品ページ	カタログDL	Φ162 / Φ120	300 × 200 × 200  / 400 × 300 × 300

▲ページトップに戻る

5軸制御立形マシニングセンタ

製品名	製品ページ	カタログDL	パレット (mm)	移動量 X × Y × Z (mm)
D200Z	製品ページ	カタログDL	φ300	350 × 300 × 250
D300	製品ページ	カタログDL	φ300	300 × 500 × 350
D500	製品ページ	カタログDL	φ500	550 × 1000 × 500
D800Z	製品ページ	カタログDL	φ800	1200 × 1100 × 650
D2	製品ページ	カタログDL	1600 x 1200	2200 × 2300 × 1100
DA300	製品ページ	カタログDL	Φ300	450 × 620 × 500
DA500	製品ページ	カタログDL	Φ500	800 × 900 × 550
V80S	製品ページ	カタログDL	1300 x 1000	1300 × 1000 × 600
V90S	製品ページ	カタログDL	2000 x 1300	2000 × 1300 × 800
V100S	製品ページ	カタログDL	2000 x 2500	2000 × 2500 × 800

▲ページトップに戻る

グラファイト加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
V22 GRAPHITE	製品ページ	カタログDL	450 × 350	320 × 280 × 300
V33i GRAPHITE	製品ページ	カタログDL	750 × 450	650 × 450 × 350
V56i GRAPHITE	製品ページ	カタログDL	1050 × 550	900 × 550 × 450
V77 GRAPHITE	製品ページ	カタログDL	1400 × 700	1200 × 700 × 650
D200Z GRAPHITE	製品ページ	カタログDL	Φ300	350 × 300 × 250

▲ページトップに戻る

細穴放電加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
BX3	製品ページ	カタログDL	ITSチャック（エロワ社製）	370 × 270 × 750

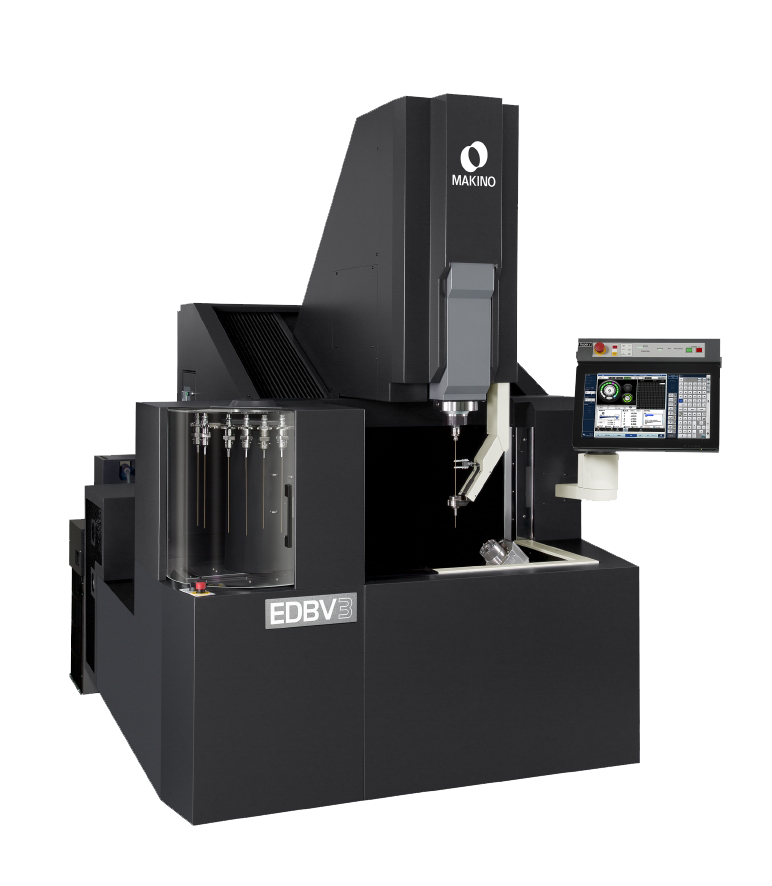

EDBV3	製品ページ	カタログDL	ITSチャック（エロワ社製）	370 × 270 × 500
EDBV8	製品ページ	カタログDL	パワーチャックP（エロワ社製）	800 × 600 × 500
EDFH1	製品ページ	カタログDL	350 × 250	220 × 180 × 300
EDAF2	製品ページ	カタログDL	550 × 350	350 × 250 × 350
EDAF3	製品ページ	カタログDL	700 × 500	450 × 350 × 350

▲ページトップに戻る

NC放電加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
EDAC1	製品ページ	カタログDL	350 × 250	220 × 180 × 220
EDAF2	製品ページ	カタログDL	550 × 350	350 × 250 × 250
EDAF3	製品ページ	カタログDL	700 × 500	450 × 350 × 350
EDGE2i	製品ページ	カタログDL	500 × 350	300 × 250 × 250
EDGE3i	製品ページ	カタログDL	600 × 450	450 × 300 × 320
EDNC6	製品ページ	カタログDL	800 × 550	650 × 450 × 500
EDNC8	製品ページ	カタログDL	1100 × 700	800 × 500 × 500
EDNC10	製品ページ	カタログDL	1300 × 950	1000 × 600 × 500
EDNC15	製品ページ	カタログDL	2000 × 1000	1500 × 700 × 800
EDNC17	製品ページ	カタログDL	2000 × 1350	1700 × 1150 × 800
EDNC20	製品ページ	カタログDL	2500 × 1300	2000 × 700 × 800
EDNC22	製品ページ	カタログDL	2300 × 2500	1150 × 2 (加工範囲 2200) × 2200 × 800

▲ページトップに戻る

ワイヤ放電加工機

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
UPX600	製品ページ	カタログDL	910 × 680	650 × 500 × 320
U3	製品ページ	カタログDL	630 × 450	370 × 270 × 220
U3 H.E.A.T.	製品ページ	カタログDL	630 × 450	370 × 270 × 220
U6	製品ページ	カタログDL	910 × 710	650 × 450 × 420
U6 H.E.A.T.	製品ページ	カタログDL	910 × 710	650 × 450 × 420
U86	製品ページ	カタログDL	1220 × 910	800 × 600 × 520
U1310	製品ページ	カタログDL	1720 × 1495	1310 × 1010 × 520 (特別仕様 620)
U32j	製品ページ	カタログDL	630 × 450	370 × 270 × 220
U53j	製品ページ	カタログDL	810 × 550	550 × 370 × 220
UPN-01	製品ページ	カタログDL	-	160 × 160 × 50
W32FB	製品ページ	カタログDL	630 × 450	370 × 270 × 220
W53FB	製品ページ	カタログDL	810 × 550	550 × 370 × 220
UPV-3	製品ページ	カタログDL	630 × 450	370 × 270 × 220
UPV-5	製品ページ	カタログDL	810 × 550	550 × 370 × 220
UP6 H.E.A.T.	製品ページ	カタログDL	910 × 730	650 × 470 × 320

▲ページトップに戻る

レーザ加工機

製品名	製品ページ	テーブル (mm)	移動量 X × Y × Z (mm)
LF400	製品ページ	450 × 450	370 × 370 × 200
LB300	製品ページ	420 × 400	410 × 400 × 200
LB500	製品ページ	560 × 500	500 × 400 × 500

▲ページトップに戻る

e / i GRINDER（研削）

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
BG500	製品ページ	カタログDL	600 × 400	600 × 500 × 300
G5	製品ページ	カタログDL	Φ204	520 × 560 × 600
G7	製品ページ	カタログDL	Φ204	690 × 650 × 730

▲ページトップに戻る

フライス盤

製品名	製品ページ	カタログDL	テーブル (mm)	移動量 X × Y × Z (mm)
K-55	製品ページ	カタログDL	1100 × 250	550 × 250 + 300 (サドル前後 + オーバーアーム前後) × 350 (ニー上下)
KE-55	製品ページ	カタログDL	800 × 375	550 × 320 × 350
AE-74	製品ページ	カタログDL	880 × 330	710 × 400 × 360
AE-85	製品ページ	カタログDL	1180 × 410	850 × 500 × 400

▲ページトップに戻る
